Proiettore LED per campi da padel e tennis
Sistema di illuminazione dedicato a campi da padel e tennis, progettato per garantire uniformità, controllo dell'abbagliamento e gestione della luce dispersa. Ottiche ottimizzate per il campo, 8 aperture di fascio disponibili e risultato pronto al collaudo secondo EN 12193.
| Potenza | 240-500 W |
|---|---|
| Efficienza | 150-165 lm/W |
| Flusso Max | 75.000 lm |
| CCT | 3000K · 4000K · 5000K · 5700K · 6500K |
| CRI | >70 Ra (80/90 Ra opzionale) |
| SDCM | 6 |
| Protezione | IP66 / IK08 |
| Durata LED | 50.000 h |
| Temp. esercizio | -30 / +50 °C |
| Controllo | 0-10V · DALI-2 · DMX512 |
| Surge | 10 kV (20 kV opz.) |
| Garanzia | 5 anni |
| Alimentazione | Secondo scheda prodotto |
| Fattore di potenza | Secondo scheda prodotto |
| Protezione sovratensioni | Secondo scheda prodotto |
| Classe di isolamento | Secondo scheda prodotto |
| Vita utile LED | Secondo scheda prodotto |
| Temperatura di esercizio | Secondo scheda prodotto |
| Corpo | Secondo scheda prodotto |
| Norme di riferimento | Secondo documentazione del prodotto |
La configurazione di riferimento per un campo 20 × 10 m in Classe I (alto livello / TV) è di 4 pali con 1 proiettore Padel Pro 400W per palo (ottica 80°×145°, altezza 6 m), risultando in un illuminamento medio Eav di 502 lx con uniformità U0 = 0,79. Per Classe II (competizione) e Classe III (amatoriale) i requisiti scendono rispettivamente a 200 e 75 lx (EN 12193). Il dimensionamento finale è fornito tramite simulazione illuminotecnica dedicata.
Sì. Padel Pro è progettato per rispettare i valori di illuminamento medio, uniformità U0 e controllo dell'abbagliamento (GR) previsti da UNI EN 12193 nelle tre classi di gioco: Classe I (500 lx, U0 ≥ 0,7), Classe II (200 lx, U0 ≥ 0,6) e Classe III (75 lx, U0 ≥ 0,5). La certificazione sulla configurazione finale del progetto è soggetta a verifica.
Padel Pro è disponibile con 8 aperture di fascio: 25°, 45°, 60°, 90°, 80°×152°, 80°×145°, 120°×148° e P60. Le ottiche simmetriche e asimmetriche permettono di adattare il proiettore a campi singoli o layout multi-campo, riducendo il numero di codici e le riprogettazioni.
Sì. Padel Pro monta driver flicker-free e supporta dimmerazione 0-10V, DALI-2 e DMX512 per la gestione di scene di allenamento e gara. È possibile richiedere configurazioni con CRI 80 Ra o 90 Ra per broadcasting professionale.
In molti casi l'upgrade avviene senza sostituire i pali esistenti. Padel Pro supporta doppio montaggio (staffa a U regolabile o testa palo) con puntamento ±180°, adattandosi a pali e configurazioni preesistenti. Il nostro ufficio tecnico verifica la compatibilità strutturale e restituisce una simulazione fotometrica dedicata.
Padel Pro offre ottiche asimmetriche dedicate e visiere opzionali anteriori/posteriori per contenere la dispersione della luce (spill) e la componente retro-emessa. Su richiesta forniamo reportistica BUG (Backlight, Uplight, Glare) per verificare il rispetto dei limiti in aree residenziali.
Il corpo in alluminio pressofuso è verniciato a polvere anti-UV con protezione IP66 / IK08. Per ambienti costieri o aggressivi sono disponibili su richiesta trattamenti anticorrosione C4 / C5-M che estendono la vita utile in atmosfere salino-marine.
Padel Pro è garantito 5 anni. La durata dichiarata dei LED è 50.000 ore alla temperatura ambiente di 25°C, con temperatura operativa da -30°C a +50°C.
Idee d’uso, non realizzazioni né previsioni delle prestazioni fotometriche.

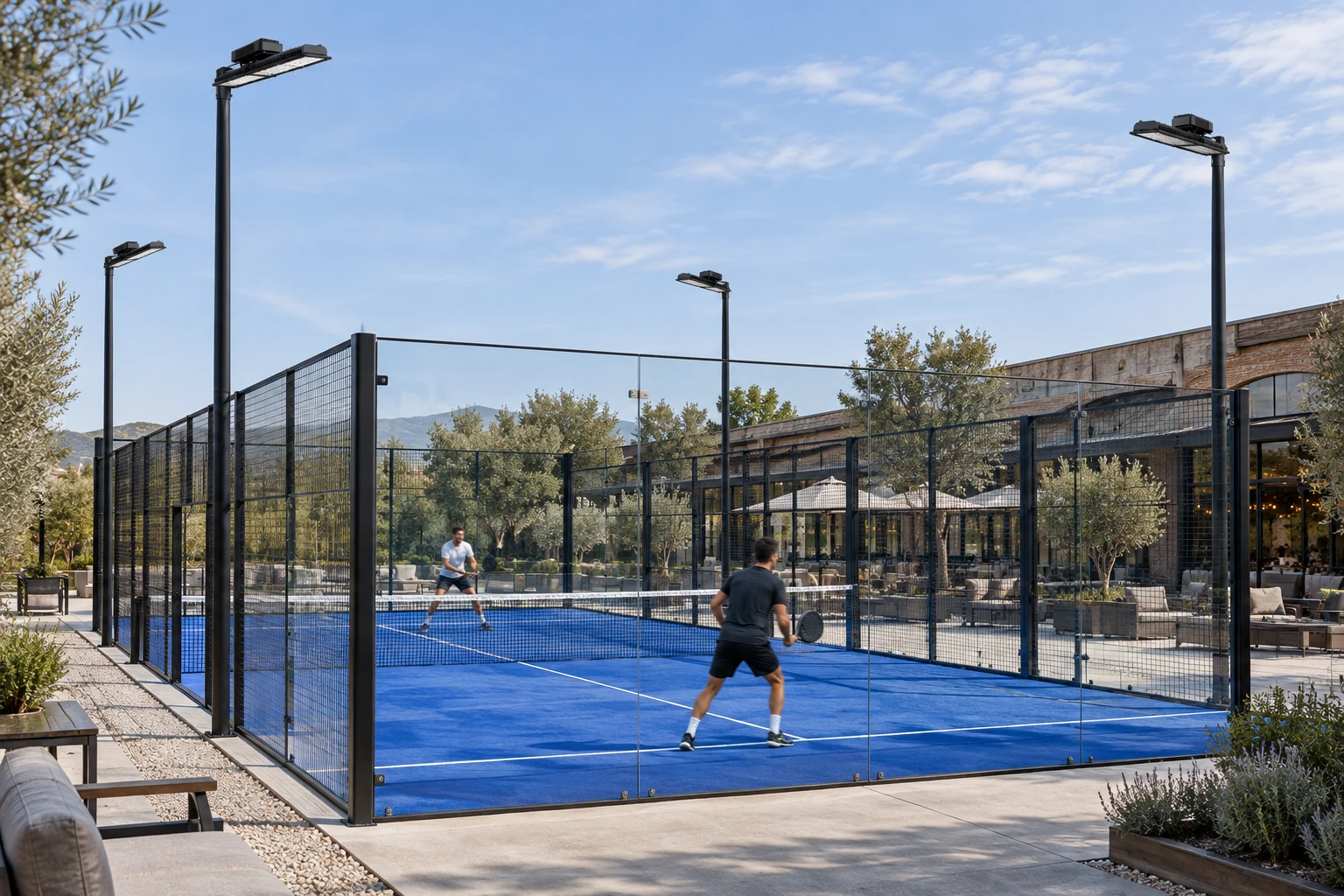

Proposta diurna con PADEL PRO spenti su pali esterni al campo, corpo lineare nero 914 × 145 × 148 mm, dissipatore e vano driver riferiti alla scheda originale. Non identifica una potenza o un’ottica e non rappresenta un risultato illuminotecnico misurato.
